Подбор приводов для AOI печатных плат и контроля изделий

Руководство по подбору приводов для автоматического оптического контроля печатных плат (AOI) и контроля изделий. Рассмотрите NT060 для поворотного позиционирования или PLF060 для подходящей ременной либо шарико-винтовой оси. Проверьте нагрузку, инерцию, цикл, время успокоения и точное присоединение двигателя. Передачи, установленные на оборудовании на фотографиях, не подтверждены.

Запросить подбор Смотреть продукцию

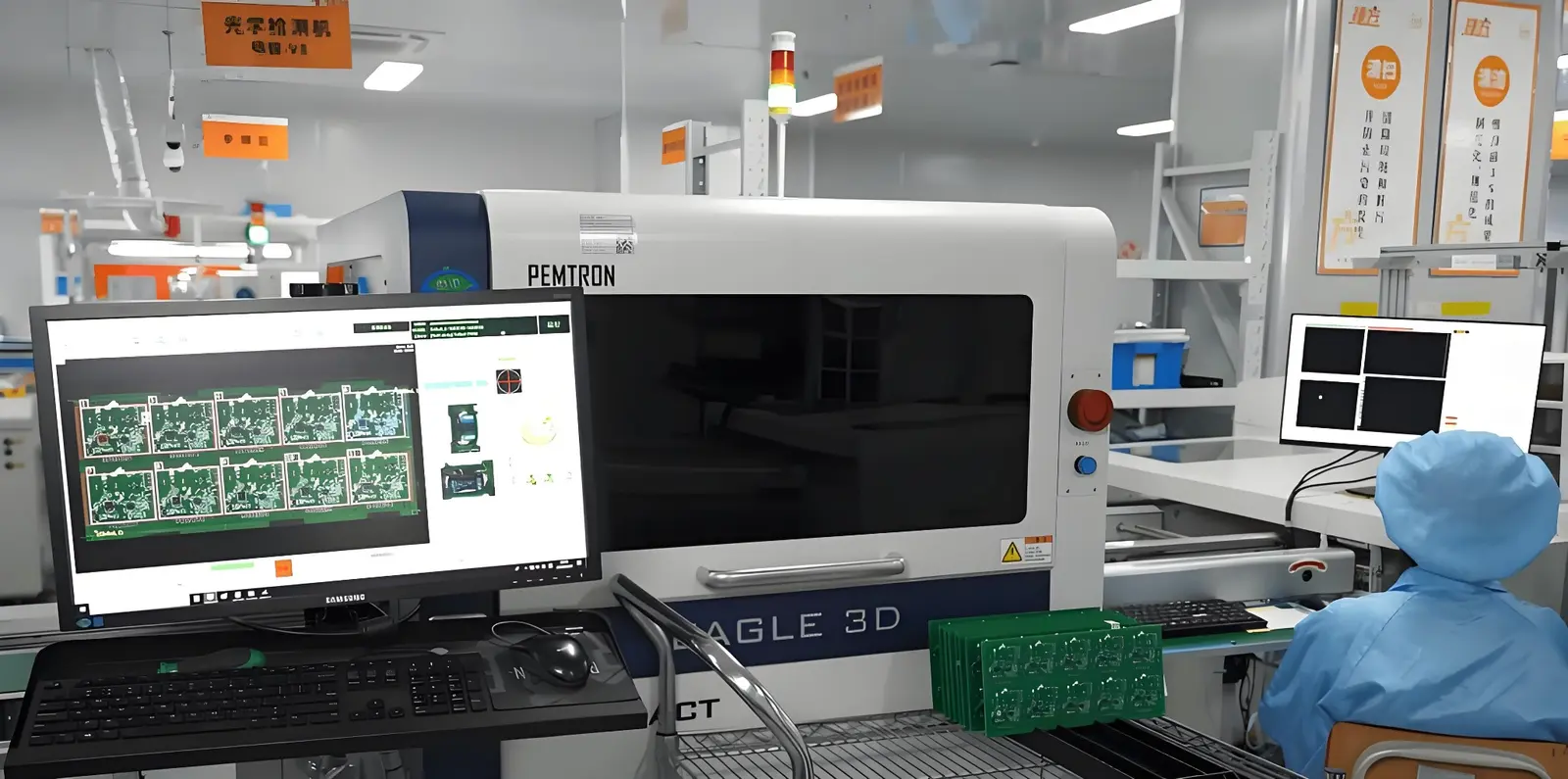

Оборудование оптического контроля печатных плат: изображения плат на мониторе и оператор у рабочего места

Предлагаемая продукцияКандидаты по типу оси: NT060 для поворотного позиционирования или PLF060 для приводной оси; уточните фактический механизм

Ключевые параметрыПолезная нагрузка, момент инерции, угол индексации, повторяемость позиционирования, время успокоения и присоединение двигателя

Условия работыПовторное позиционирование, циклы остановки и контроля, управляемая транспортировка и согласованное движение камеры или оснастки

Условия подбора

Перед выбором передачи определите тип механизма: поворотный, ременной или линейный.
Рассчитайте момент нагрузки и момент инерции, включая ускорение и аварийные остановки.
Сопоставьте люфт, жёсткость, повторяемость и время успокоения с циклом контроля.
Проверьте вал двигателя, центрирующий поясок, крепёжные отверстия и доступное монтажное пространство.
Подтвердите радиальные и осевые нагрузки, рабочий цикл и требования к смазке.

Управление движением в контрольно-измерительном оборудовании

При контроле изделий и автоматическом оптическом контроле печатных плат (AOI) необходимо воспроизводимо подавать деталь в зону проверки. Транспортировку, позиционирование оснастки и время успокоения рассматривают совместно с камерой, освещением и программой контроля.

Возможные изделия по типу оси

Это руководство по подбору для конкретного применения. Приведённые варианты необходимо проверить по фактическому механизму; они не подтверждают, какая передача установлена на оборудовании на фотографиях.

Ось поворотного позиционирования: стол с полым валом NT060

Рассмотрите NT060, также обозначаемый NT60, для постов контроля с управляемым поворотом или индексацией оснастки. Перед выбором двигателя и конфигурации передачи проверьте полезную нагрузку, её смещение, момент инерции, цикл индексации и внешние нагрузки.

Подробнее о поворотном столе с полым валом NT060 →

Ременная или шарико-винтовая ось: планетарный редуктор PLF060

Рассмотрите PLF060 для подходящих механизмов ременной транспортировки или позиционирования с сервоприводом. Если используется шарико-винтовая передача, проверьте её шаг, нагрузку, схему соединения муфтой и требуемые характеристики оси. Выбор редуктора зависит от фактического крутящего момента, скорости, рабочего цикла и присоединения двигателя.

Подробнее о стандартном планетарном редукторе PLF060 →

Типичные требования к движению при контроле

Подача детали: перемещение и успокоение детали или оснастки перед съёмкой изображения или испытанием.
Контроль с поворотом: подача различных граней или угловых положений в зону контроля, если это предусмотрено конструкцией оборудования.
Перемещение печатных плат: согласование транспортировки и позиционирования плат с циклом контроля.

Рабочий пост контроля изделий

Пост контроля изделий с монитором, защитными световыми завесами и зоной оснастки — Рабочий пост контроля изделий и зона оснастки. Внутренняя передача и модели установленных редукторов не подтверждены; эта фотография не является свидетельством установки NT060 или PLF060.

Какие данные отправить для подбора

Предоставьте схему механизма, массу детали, размеры оснастки, смещение нагрузки, ход или угол индексации, длительность цикла, требуемую повторяемость позиционирования и чертёж двигателя. Для оборудования AOI также укажите допустимое время успокоения перед съёмкой. Это возможные направления подбора. До включения изделия в спецификацию подтвердите точную модель, ступень редукции, передаточное число и присоединение.

Подготовьте лист расчёта движения и нагрузки и контрольный список размеров присоединения двигателя. Для сравнения моделей откройте руководство по серии PLF. Укажите массу детали и оснастки, момент инерции нагрузки, ход или угол индексации, цикл движения и выдержки, допустимое время успокоения и чертёж двигателя в запросе на подбор.
