ПРЕЦИЗИОННЫЕ ПРИВОДЫ
Планетарные редукторы PLF с квадратным фланцем
Выберите модель и проверьте характеристики, присоединение двигателя, чертежи 2D и модели 3D.
Модели PLF
← Стандартные планетарные редукторы
PLF028 Standard Planetary Gearbox
Характеристики и материалы →PLF040 Standard Planetary Gearbox
Характеристики и материалы →PLF060 Standard Planetary Gearbox
Характеристики и материалы →
PLF080 Standard Planetary Gearbox
Характеристики и материалы →
PLF090 Standard Planetary Gearbox
Характеристики и материалы →
PLF120 Standard Planetary Gearbox
Характеристики и материалы →

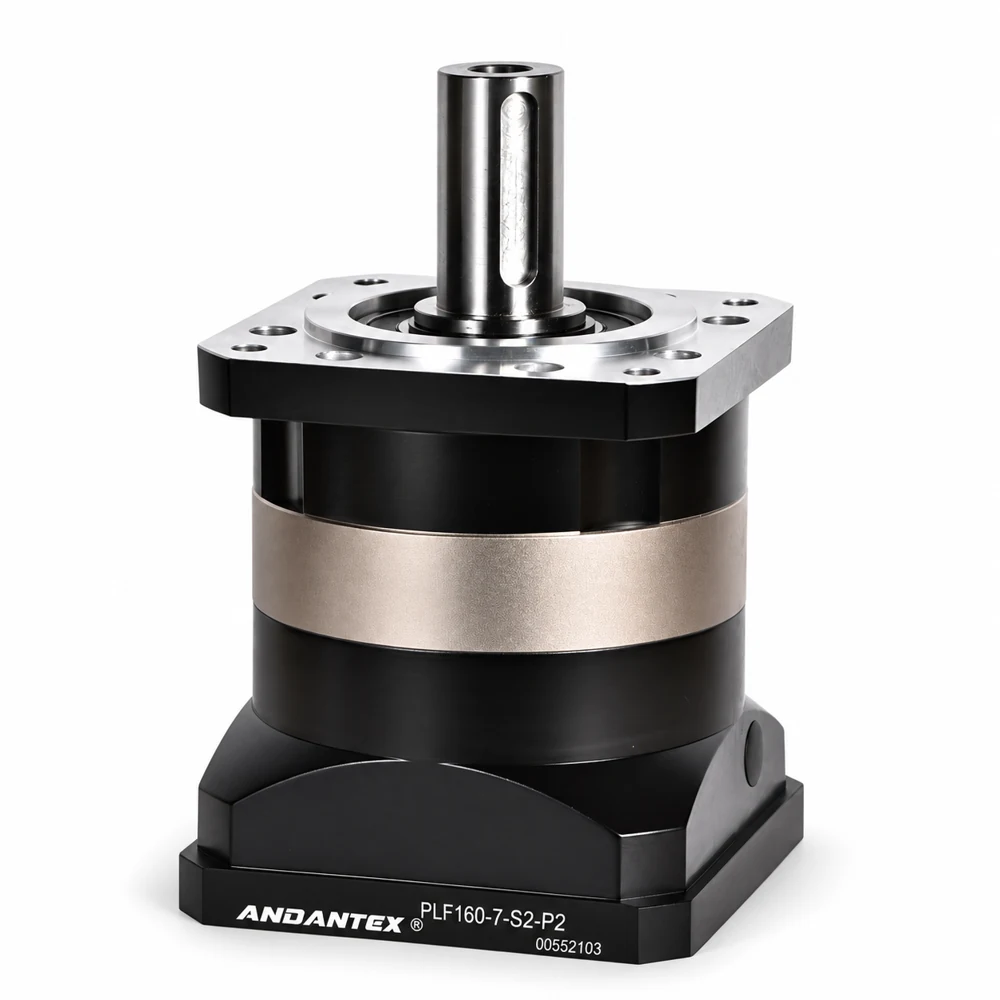

PLF160 Standard Planetary Gearbox
Характеристики и материалы →Сравнение моделей PLF
К стандартным планетарным редукторамСортируйте по характеристике. Раскройте строку модели, чтобы посмотреть размерные чертежи и скачать соответствующий файл 2D или 3D.
| 2D / 3D | |||||||
|---|---|---|---|---|---|---|---|
| 28.6 мм (H) | 3–9 Н·м (только передаточные числа с указанными значениями на чертеже H) | L1: 3–10; L2: 12–100 | Исполнение H: L1 ≤12 угл. мин L2 ≤15 угл. мин | Исполнение H: 3000 об/мин | Исполнение H: L1 0.16 кг L2 0.25 кг | 2D (3 файлов)3D (2 файлов) | |
| 42 мм | 10–16 Н·м (передаточные числа стандартного присоединения с указанными значениями на чертеже) | L1: 3–10; L2: 12–100 | Стандартное присоединение: L1 ≤8 угл. мин L2 ≤12 угл. мин | Стандартное присоединение: 4500 об/мин некоторые нестандартные L1: 4000 об/мин | Стандартное присоединение: L1 0.43 кг L2 0.65 кг | 2D (7 файлов)3D (7 файлов) | |
| 60 мм | 16–40 Н·м (в зависимости от передаточного числа) | L1: 3–10; L2: 12–100 | L1 ≤8 угл. мин L2 ≤12 угл. мин | 4000 об/мин | L1 0.98 кг L2 1.26 кг | 2D (13 файлов)3D (13 файлов) | |
| 80 мм (литой размер: 81 мм) | L1 56–122 Н·м; L2 50–122 Н·м | L1: 3–10; L2: 12–100 | L1 ≤8 угл. мин L2 ≤12 угл. мин | 3500 об/мин | L1 2.3 кг L2 3.82 кг | 2D — ожидается3D — ожидается | |
| 90 мм | 56–122 Н·м (в зависимости от передаточного числа) | L1: 3–10; L2: 12–100 | L1 ≤8 угл. мин L2 ≤12 угл. мин | 3500 об/мин | L1 3.12 кг L2 3.82 кг | 2D (8 файлов)3D (8 файлов) | |
| 120 мм (литой размер: 122 мм) | 86–210 Н·м (в зависимости от передаточного числа) | L1: 3–10; L2: 12–100 | Стандартное присоединение: L1 ≤8 L2 ≤12 угл. мин | 3500 об/мин | L1 7.08 кг L2 8.7 кг | 2D (22 файлов)3D (22 файлов) | |
| 165 мм | 210–423 Н·м (в зависимости от передаточного числа) | L1: 3–10; L2: 12–100 | L1 ≤8 угл. мин L2 ≤12 угл. мин | 3000 об/мин | L1 15.5 кг L2 17 кг | 2D (6 файлов)3D (5 файлов) | |
